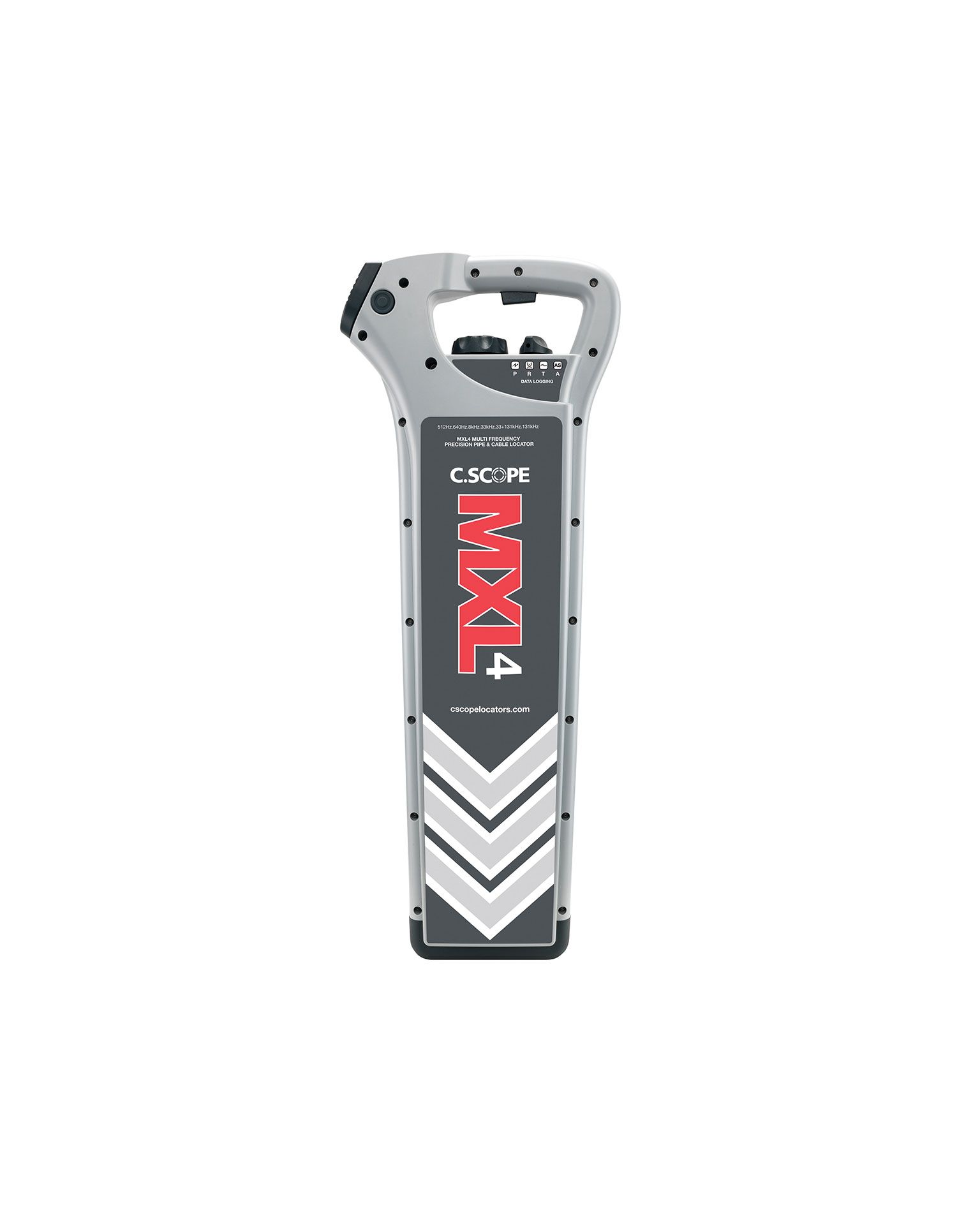

C.Scope MXL4 Kaapelinhakulaite (Syvyysmittaus, useita taajuuksia)

Innovatiiviset uudet ominaisuudet. MXL4-hakulaitteen ja MXT4-lähettimen yhdistelmä tarjoaa huipputason tarkkuutta ja joustavamman lähestymistavan putkien ja kaapelien paikantamiseen.

MXL4 pystyy nopeasti ja tarkasti havaitsemaan, paikantamaan, seuraamaan ja tunnistamaan laajimman valikoiman putkia ja kaapeleita.

Optimoitu lokaattorin herkkyys ja melun hylkijä mahdollistavat sen, että MXL4 pystyy käsittelemään korkeimmat taustahäiriötasot ja löytämään heikoimmatkin signaalit onnistuneesti.

MXT4-lähettimessä on nyt laajempi valikoima lähetystaajuuksia, jotka mahdollistavat parannetun pitkän matkan jäljityksen ja palvelujen tunnistamisen jopa ruuhkaisimmilla työmailla.
Taajuusalue 512/640 Hz:stä 131 kHz:iin sisältäen samanaikaisen kaksitaajuuslähetyksen (33 kHz ja 131 kHz) mahdollistaa haudattujen palveluiden maksimaalisen määrän energisoinnin ja havaitsemisen. MXL4 voi soveltaa näitä taajuuksia ilman suoraa yhteyttä haudattuihin palveluihin, käyttäen joko signaaliklipsiä tai yksinkertaista induktiomenetelmää maan tasolta, mikä parantaa merkittävästi pienempien tai heikosti maadoitettujen kaapeleiden havaitsemista.

Kun MXL4:ää käytetään yhdessä MXT4-lähettimen kanssa, se mittaa ja ilmoittaa haudattujen putkien, kaapeleiden ja sondien syvyyden napin painalluksella.

MXL4 voi seurata MXT4-lähettimen signaalin todellista voimakkuutta haudattuun palveluun riippumatta sen syvyydestä. Tämä on ihanteellista putki- tai kaapeliverkon reittien tunnistamiseen.

ÄLYKKÄÄT UUDET OMINAISUUDET:
- AlarmZone™ hälyttää käyttäjää erityisen matalalla olevista putkista tai kaapeleista, ja laukaisusyvyys voidaan säätää käyttäjän tarpeiden mukaan.
- Dynaaminen SwingSensor ilmoittaa käyttäjälle, jos lokaattoria heilutetaan liikaa, mikä voi heikentää paikannuksen tarkkuutta.
- PeakHold mahdollistaa palveluiden tarkan paikan nopean ja varman paikantamisen.
- Tietojen kirjaus: MXL4 täydellinen tietojen kirjausominaisuus. Yhden vuoden tiedot voidaan tallentaa normaalikäytössä sekä lokaattoriin että MXT4-lähettimeen.
- Tietojen siirto USB:n kautta:Tiedot voidaan siirtää helposti esimiehille analysoitavaksi USB-kaapelilla PC:lle (tai langattomasti Bluetooth™-yhteydellä DBG-mallista PC:lle, tabletille tai älypuhelimelle).

Ilmaiseksi ladattava C.Scope PC Toolkit ja C.Scope Relay -älypuhelinsovellus analysoivat tallennetut tietolokit kaavioiksi ja grafiikoiksi, jotka havainnollistavat kaikkia laitteen käyttöön liittyviä näkökohtia, mahdollistaen koulutustarpeiden nopean tunnistamisen.

MXL4-kaapelivälttimet eivät vaadi säännöllistä uudelleenkalibrointia. Täysin automaattinen päivittäinen itsetestaus (ADST) testaa ja vahvistaa, että laite toimii optimaalisella tasolla joka päivä.
AUTOMAATTINEN PÄIVITTÄINEN ITSETESTAUS (ADST)

MXL4-lokaattorit suorittavat automaattisen päivittäisen itsetestauksen (ADST). ADST tarkistaa lokaattorin toiminnan, mukaan lukien vastaanottavat antennit, joka päivä, kun laite kytketään päälle ensimmäisen kerran. MXT4-lähetin suorittaa myös kattavan automaattisen päivittäisen itsetestauksen (ADST). Jokaisen käyttökerran alussa positiivinen testitulos vahvistaa käyttäjälle, että laite toimii optimaalisella tasolla. Testin tulos tallennetaan ja säilytetään laitteen sisäänrakennetussa tietokannassa, ja se voidaan ladata PC:lle milloin tahansa seuraavan 12 kuukauden aikana.

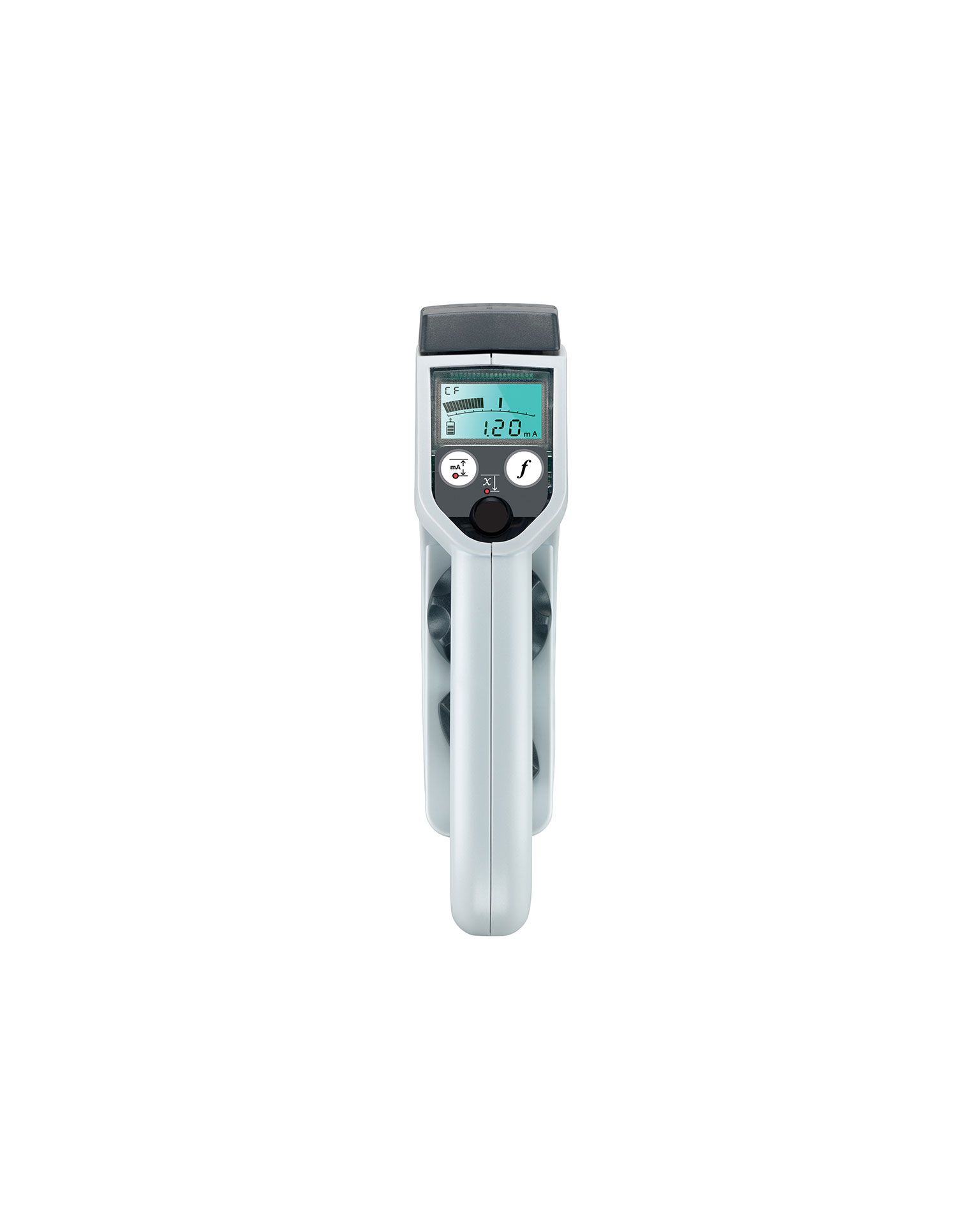

MXL4:ssa on suuri, selkeä ja helppolukuinen taustavalaistu LCD-näyttö, joka on asennettu suojalasin taakse. Näyttö ilmoittaa havaintotilan, signaalin huipputason, syvyyden, signaalin voimakkuuden ja akun tilan. Se näyttää myös päivittäisen itsetestauksen tulokset.

Ohjaimet:
- Virta kytkin: Jousikuormitteinen liipaisinkytkin kahvan alla
- Toimintatilavalitsin (NELJÄ asentoa): - P: Virtatila - R: Radiotila - T: Lähetintila - A: AllScan-tila

Herkkyyden säätö:
Syvyyden mittauspainike: Painikkeella näytetään syvyys reaaliajassa
Virran mittauspainike: Painikkeella näytetään lähetinvirran voimakkuus reaaliajassa
Taajuusvalintapainike: Painikkeella valitaan lähetintaajuus lähetintilassa

Äänimerkki Irrotettava ja käyttäjän vaihdettavissa oleva kaiutinyksikkö
Nestekidenäyttö, joka näyttää useita tietoja:
- Signaalin voimakkuus
- Valittu tila
- AlarmZone™-ilmaisin
- Akun tila
- Itsetestauksen tulos
- Lähetintilassa: valittu taajuus, syvyyden mittaus, signaalin virran mittaus

Tietojen kirjaus:
Sisäinen kapasiteetti yli 12 kuukauden tietojen tallentamiseen (normaalikäytössä) kerran sekunnissa.
Kirjatut tiedot sisältävät:
- Aika/Päivämäärä
- Tilan herkkyystaso
- Vastaanotetun signaalin voimakkuus
- Taajuus ja syvyys
- Signaalin virran mittaus
- Itsetestin tulos
- Swing-indikaattori

Muuta:
-Dataliitäntä: Standardi USB Mini B -liitin paristolokerossa. USB 2.0 -yhteensopiva
-Automaattinen päivittäinen itsetestaus
-Swing-indikaattori: Äänimerkki osoittaa lokaattorin väärinkäytön
-Lähetintilan taajuudet: Samanaikainen 131,072 kHz ja 32,768 kHz; 131,072 kHz, 32,768 kHz; 8,192 kHz; 640 ja 512 Hz
-Kotelo valmistettu korkealuokkaisesta muovista. Suunniteltu kestämään 1 metrin pudotuksen kovalle pinnalle
-Paino (sisältäen paristot) 2,65 kg
-Mitat 720 mm x 280 mm x 65 mm
-Kaiutin on helposti irrotettavissa meluisia työympäristöjä varten.
-MXL4:n kaksikerroksinen rakenne on kestävä ja vahva. Se tarjoaa myös IP65-standardin mukaisen suojan pölyltä ja veden tunkeutumiselta.

Suorituskyky:
- Paikannustarkkuus:Parempi kuin 10 % syvyydestä
- Syvyyden tarkkuus:±5 % @ 1 m
- Linjan syvyysmittausalue:0,1 m - 9,99 m
- Linjan syvyyden tarkkuus:0,1 m
- Sondejen syvyysmittausalue:0,1 m - 9,99 m riippuen sondin tyypistä
- Sondien syvyyden tarkkuus:0,1 m
- Virran mittaus:0,01 mA - 100 mA

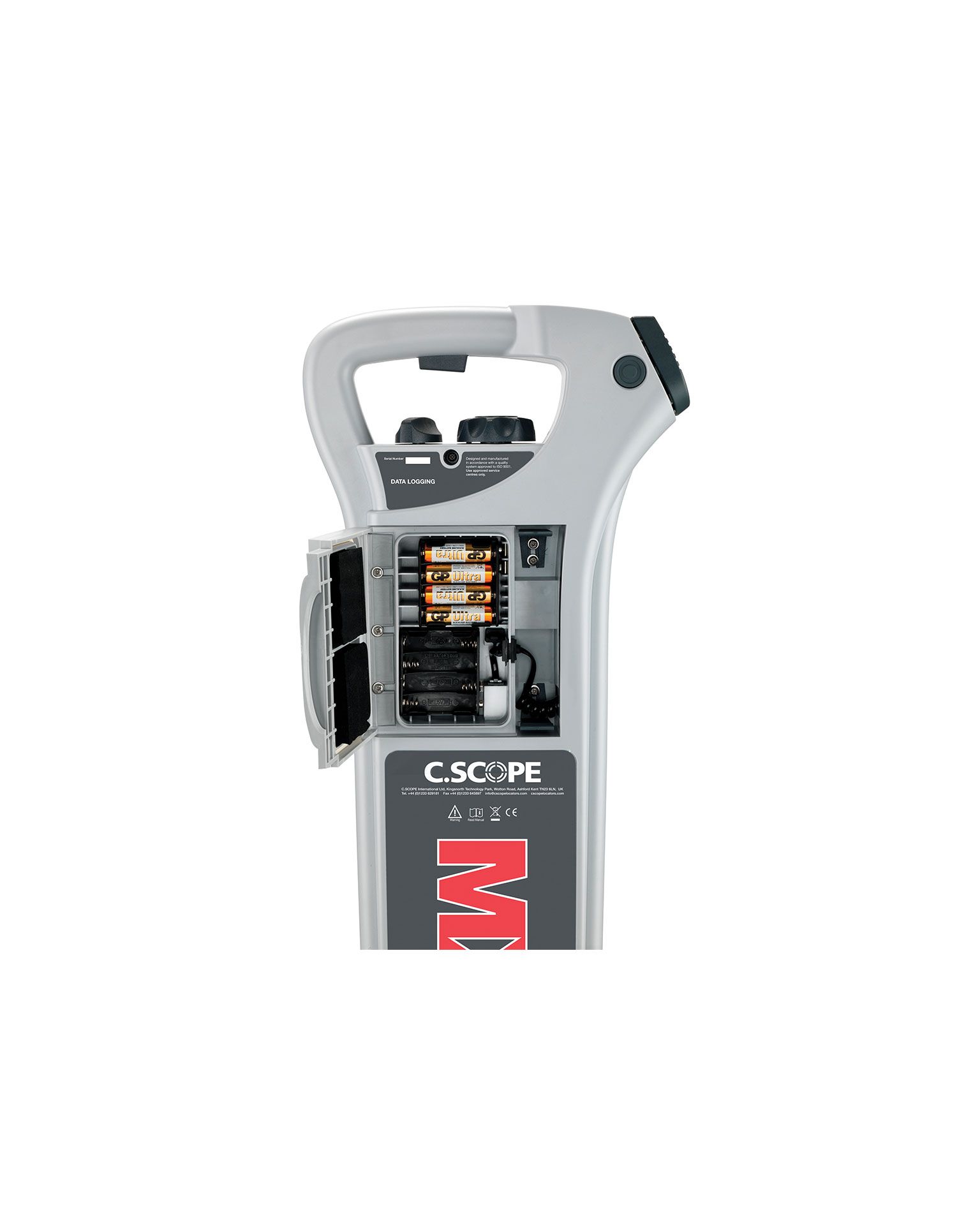

-Paristotyyppin Sisäiset 8 x ‘AA’ (LR6) -kennoa (joko alkaliparistot tai ladattavat NiMH-paristot)
-Paristojen kesto 40 tuntia ajoittaista käyttöä 20ºC lämpötilassa käyttäen alkaliparistoja

Takuu: 3 vuotta
